¿Cómo usar el controlador de temperatura STC-1000X para controlar un ventilador y ver 220 VCA de salida?

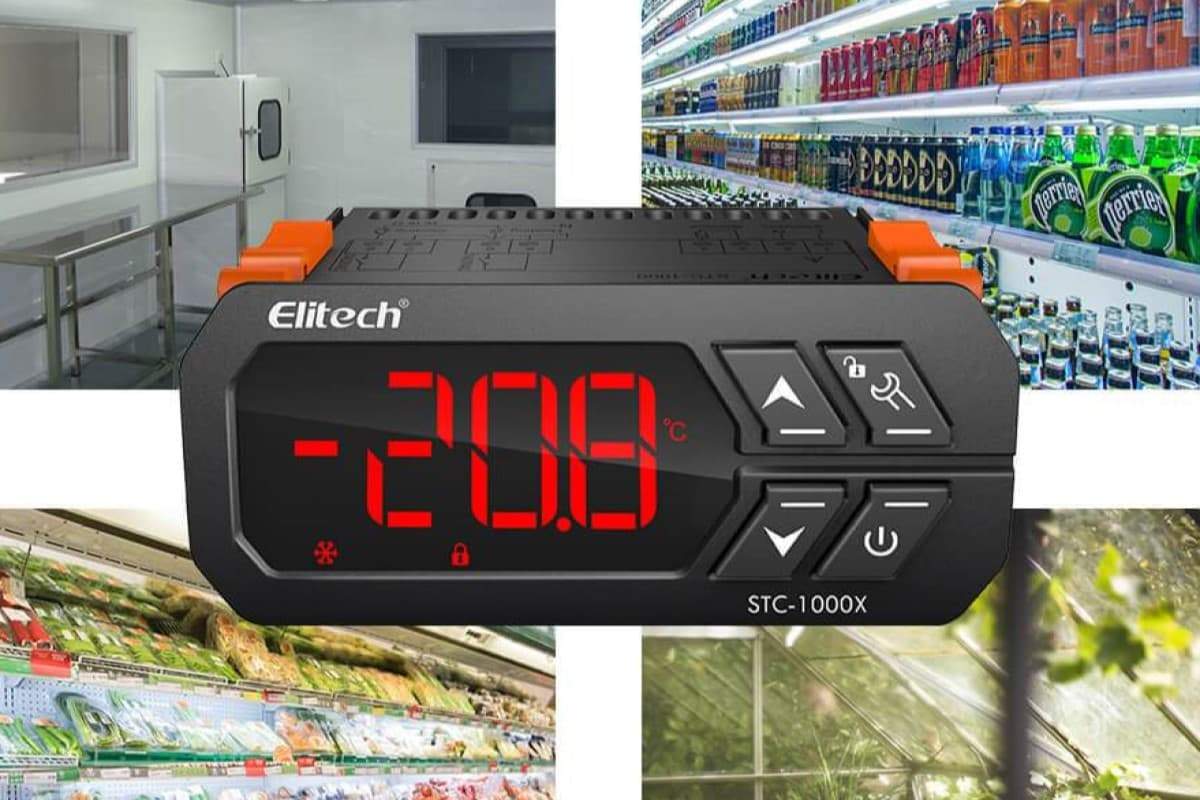

El controlador de temperatura Elitech STC-1000X es un termostato que puede cambiar automáticamente entre refrigeración y calefacción. En comparación con Elitech STC-1000, STC-1000X Posee la función de conversión Fahrenheit y Celsius y tiene una pantalla más grande.

Durante el chat con el cliente, encontramos algunas cosas interesantes. Algunos clientes usaban un ventilador en lugar de un compresor para enfriarse. Al mismo tiempo, alguien también estaba muy interesado en el voltaje del puerto de salida. Entre ellos, el Sr. G Roberts es un gran jugador de bricolaje. Podemos entender claramente el funcionamiento de STC-1000X al comunicarnos con él a través de correos electrónicos y decirles a todos por qué no se puede medir el voltaje de 220 V en el puerto de salida.

Sr. G. Roberts

"Compré uno de sus controladores digitales de temperatura STC-1000X y me complacería que me asesorara sobre la configuración de la unidad.

Necesito controlar una unidad de ventilador para que se encienda cuando la temperatura suba por encima de un punto establecido y luego se apague una vez que la temperatura baje por debajo del punto establecido. Las instrucciones indican que necesito usar las conexiones de "refrigeración" en el temporizador para hacer esto.

He establecido el punto de referencia de la temperatura en 25 grados centígrados y el diferencial de temperatura en 5,0 grados centígrados, el retardo de arranque del compresor está fijado en cero porque quiero poner en marcha el ventilador sin demora. Esta configuración, si entiendo las instrucciones correctamente, debe encender el ventilador a temperaturas superiores a 30 grados centígrados y apagarlo a temperaturas inferiores a 25 grados centígrados.

Calentando el sensor para que la temperatura actual en la pantalla indique un exceso del punto de referencia + diferencial de temperatura. Puedo ver que el indicador de refrigeración está encendido, pero en este punto no puedo medir ninguna potencia en los terminales de refrigeración, esperaría ver 220 VCA, quitando el calentamiento del sensor y permitiendo que se enfríe a temperatura ambiente (por debajo del punto de ajuste de temperatura), el indicador de enfriamiento está apagado. No hay cambio en la lectura de los terminales. Esperaría ver 220 V CA cuando el indicador de enfriamiento esté encendido, pero no tengo nada.

¿Estoy configurando la unidad incorrectamente o es posible que la unidad esté defectuosa?
Apreciaremos su consejo. "

Soporte de Elitech

"En realidad, hiciste un buen trabajo, el cableado es completamente correcto. De lo contrario, la señal de refrigeración no estará encendida".

Y la razón por la que no puede ver 220 V es: la salida es el contacto seco del relé y no hay voltaje de 220 V para la conexión directa. Es necesario conectar la fuente de alimentación en serie".

Sr. G. Roberts

"Muchas gracias por su respuesta. De hecho, me di cuenta de lo que tenía que hacer correctamente para conectar y controlar mi ventilador justo después de enviar mi correo electrónico.

¡Todo está bien y funciona como lo necesito ahora!"

Espero que este artículo pueda ayudarlo a comprender cómo operar el termostato controlador de temperatura STC-1000X y el voltaje de salida del relé.
