Manuel d'utilisation du contrôleur de température Elitech STC-1000X
Aperçu
Le contrôleur de température Elitech STC-1000X comprend des modes de refroidissement et de chauffage avec interrupteur automatique, un interrupteur d'unité de température entre Celsius et Fahrenheit, un contrôle de la température par point de consigne et différentiel, un étalonnage de la température, un délai de protection de la sortie de refroidissement, une alarme de défaut du capteur et d'autres fonctions. Le contrôleur réserve une interface de fonction de communication RS-485 pour une connexion ultérieure à un module Elitech IoT qui rend le contrôle à distance disponible.
Spécification
| Alimentation électrique | Basé sur : 220 V ± 10 %, 50/60 Hz ; |
| Plage de mesure | -50°C~120°C/-55°F~248°F |
| Résolution de température | 0. 1°C |
| Précision de la température | ±1 °C (-20 °C~50 °C)/±2 °F, ±1. 5°C/±3°F (autres) |
| Consommation électrique totale | < 3W |
| Température ambiante de fonctionnement | 0°C~60°C |
| Température de stockage | -30°C~75°C |
| Humidité relative | 20 % ~ 85 % HR (sans condensation) |
| Puissance de sortie de contact de relais | Refroidissement/Chauffage : 10 A/250 VAC |
| Capteur | NTC (10K /25°C, valeur B = 3435K) |
| Qualité étanche du panneau avant | IP65 |

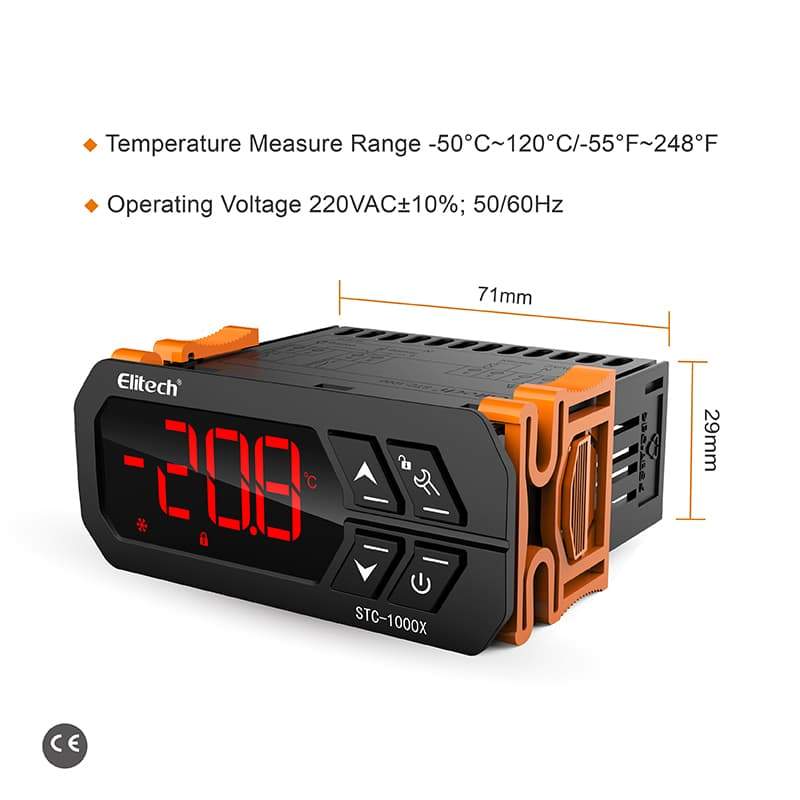

| Taille du panneau | 80 x 35 mm |
| Taille de montage | 71 × 29 mm |
| Taille du produit | 80 x 35 x 66 mm |
| Longueur du câble du capteur | 2 m (longueur de sonde incluse) |
Panneau d'exploitation et d'affichage
Instruction du bouton
| Bouton marche/arrêt | Maintenez pendant 3 secondes : allumez/éteignez ; Appuyez et relâchez : Retour au menu précédent. |
| Bouton Haut | Appuyer et relâcher : Affichage de la température de consigne et retour à l'affichage normal après 2 secondes. |
| Bouton Bas | Appuyer et relâcher : Affichage du point de consigne du différentiel de température et retour à l'affichage normal après 2 secondes. |
| Bouton Définir | Maintenir pendant 3 secondes : déverrouiller le clavier ou entrer le réglage des paramètres mod. e |
Démarrage rapide
1. Déverrouillez le clavier
En état de fonctionnement normal, les boutons seront verrouillés après 10 secondes d'inactivité, et l'indicateur de verrouillage des boutons sera allumé. Maintenez le bouton enfoncé pendant plus de 3 secondes pour déverrouiller les boutons et l'indicateur de verrouillage s'éteindra.
2. Afficher les paramètres
En état de fonctionnement normal, appuyez et relâchez le bouton ▲ pour afficher le point de consigne de température ; appuyez brièvement sur le bouton ▼ pour afficher le point de consigne du différentiel de température. Le contrôleur reviendra à l'état d'affichage normal après 2 secondes.
3. Définir les paramètres
En état de fonctionnement normal, appuyez sur le bouton et maintenez-le enfoncé pendant plus de 3 secondes pour accéder au mode de réglage des paramètres. L'indicateur sera allumé et le premier code F1 s'affichera dans le panneau. Appuyez sur le bouton ▲ ou ▼ pour faire défiler les éléments de menu vers le haut ou vers le bas et afficher le code correspondant. Appuyez sur le bouton pour afficher le point de consigne du paramètre actuel. Appuyez à nouveau sur le bouton ▲ ou ▼ pour augmenter ou diminuer la valeur et appuyez sur pour revenir à l'affichage du code de paramètre. Si vous avez besoin d'enregistrer les paramètres, veuillez appuyer et relâcher le bouton et revenir à l'état d'affichage normal. Sinon, laissez simplement le contrôleur inactif pendant 10 secondes, il reviendra à l'état d'affichage de la température. Si une erreur se produit lors de l'enregistrement des paramètres, le panneau affichera Er et reviendra à l'état d'affichage de la température en 3 secondes.
4. Opérations
En état de fonctionnement normal, le panneau affiche la température actuellement mesurée et reconnaît et commute automatiquement les modes de refroidissement et de chauffage.
- Si la température est mesurée consigne de température + différentiel de température, et
temps de retard du compresseur F3, le contrôleur démarre le mode de refroidissement et l'indicateur de refroidissement est allumé.
- Si le point de consigne de température est mesuré, le contrôleur arrête le refroidissement et l'indicateur de refroidissement est éteint.
- Si température consigne de température mesurée - différentiel de température, le contrôleur démarre le mode chauffage et l'indicateur de chauffage est allumé.
- Si le point de consigne de température est mesuré, le contrôleur arrête le chauffage et le voyant de refroidissement est éteint.
5. ON/OFF
Maintenez le bouton d'alimentation enfoncé pendant plus de 3 secondes pour allumer/éteindre le contrôleur.
Menu
| Code | Fonction | Plage de réglage | Valeur par défaut | Remarque |
| F1 | Point de consigne de température | -49~109℃/-56~228℉ | 10℃/50℉ | |
| F2 | Différentiel de température | 1~10℃/33~50℉ | 3℃/37℉ | |
| F3 | Délai de démarrage du compresseur | 0~10 min | 3 | |
| F4 | Étalonnage de la température | -10℃~10°C/-10~10℉ | 0℃/0℉ | |
| F5 | Unité de température | 0 : ℃ ; 1 : ℉ | 0 | |
| F6 | Adresse de communication | 1~127 | 1 | Réservé |
Défaut et alarme
Lorsque le capteur de température est en court-circuit ou en circuit ouvert, le contrôleur démarre le mode d'alarme de défaut et éteint toutes les sorties, le buzzer émet un bip et le panneau affiche EE. Appuyez sur n'importe quel bouton pour couper le buzzer.
Le contrôleur reviendra en mode de fonctionnement normal après la suppression du défaut.
Précautions de sécurité (Importantes !)
1. Distinguez le fil du capteur, le cordon d'alimentation et l'interface du relais de sortie. Ne connectez pas mal ou ne surchargez pas le relais.
2. Couper l'alimentation avant le câblage.
Attention !
N'utilisez pas le contrôleur dans l'eau ou dans un environnement trop humide, ou dans des environnements à haute température, avec de fortes interférences électromagnétiques ou une forte corrosion.
Schéma de câblage
